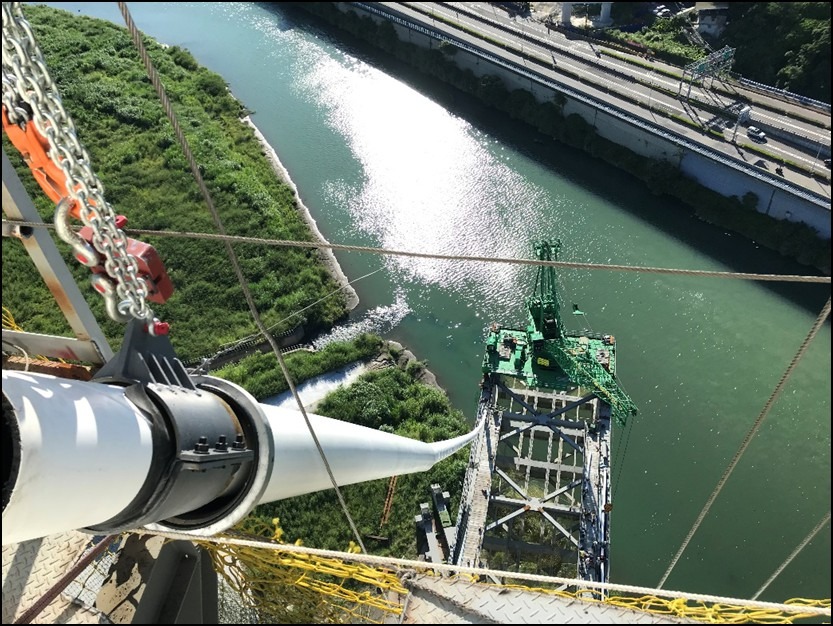

(安心橋第一束纜線吊裝完成,由主橋塔第16單元拍攝)
#新北捷運局 #三環六線我們實現 安心橋鋼纜
隨著時間一點一滴過去,安坑輕軌安心橋也逐步成長,目前已邁入安裝斜張預力鋼纜線的工作項目,工頭今天就用幾張照片來跟各位看官簡單介紹一下安坑輕軌安心橋第一束斜張鋼纜的安裝過程。

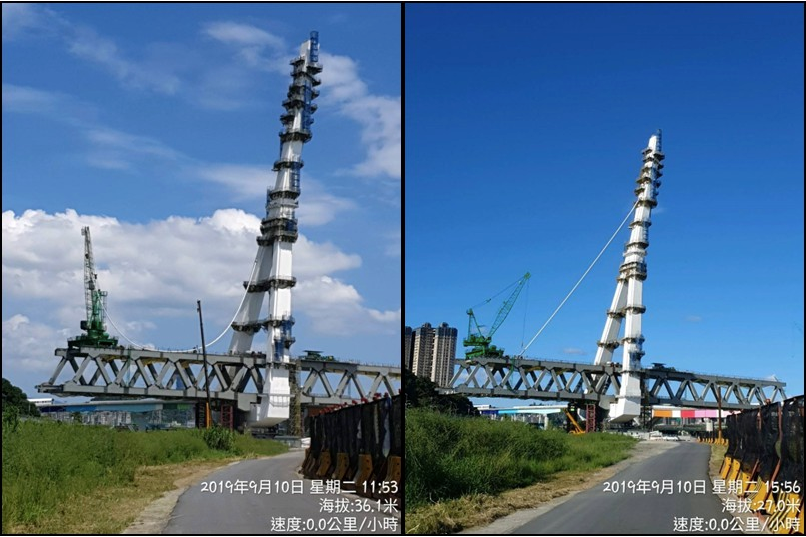

(安心橋第一束鋼纜吊裝)
首先,鋼纜(外部保護套管HDPE+第1根鋼纜絞線)於工作平台組裝完畢後,利用工作平台、地面及主橋塔的吊掛設備,將鋼纜吊裝並固定至預定位置(第X單元)。
每1束鋼纜,是由66根鋼纜絞線組成,再前述作業吊掛完畢後,利用保護套管內預留的牽引繩分別將第2至66支鋼纜絞線,吊拉至固定位置及施加預力,以達到鋼纜的設計目的,這樣才算是完成1束斜張鋼纜的作業。

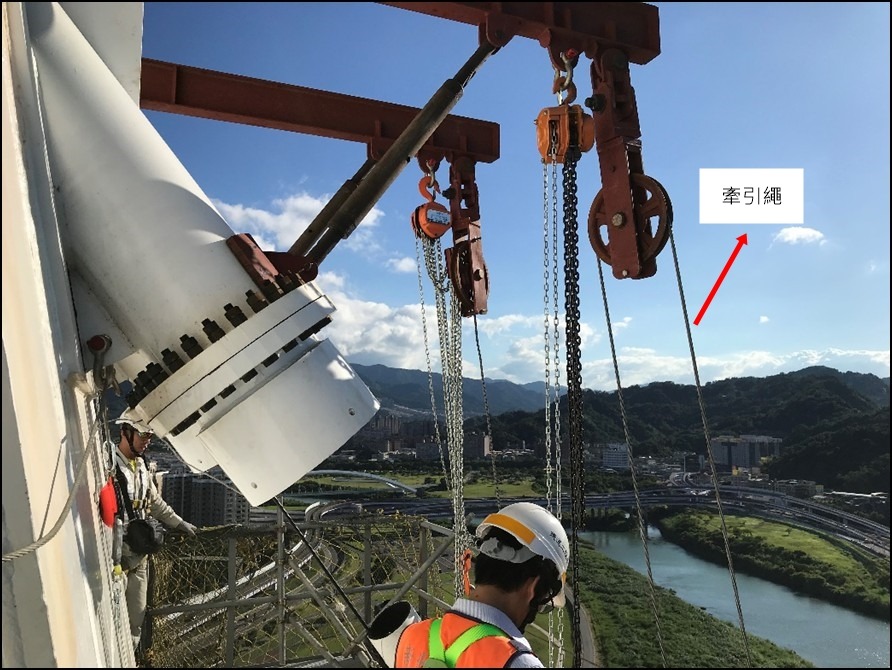

(安心橋主橋塔吊掛設備及主橋塔固定端,第16單元拍攝)

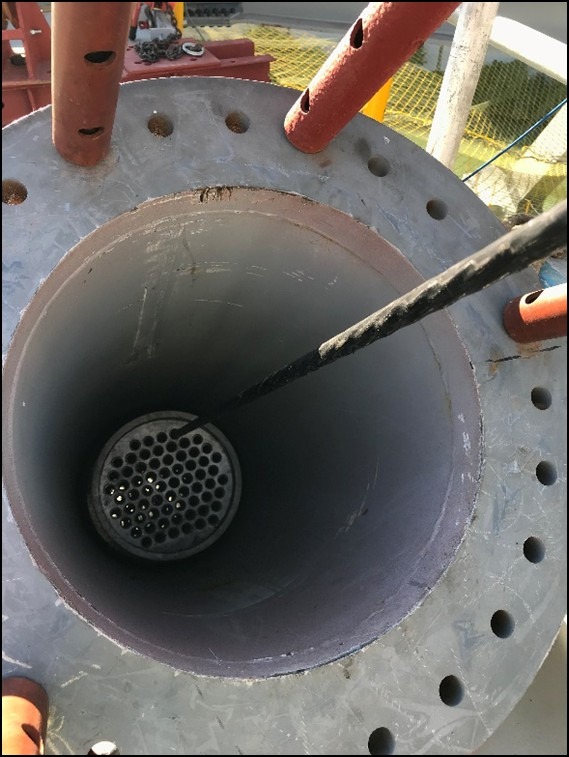

(鋼纜施力端,桁架橋端)

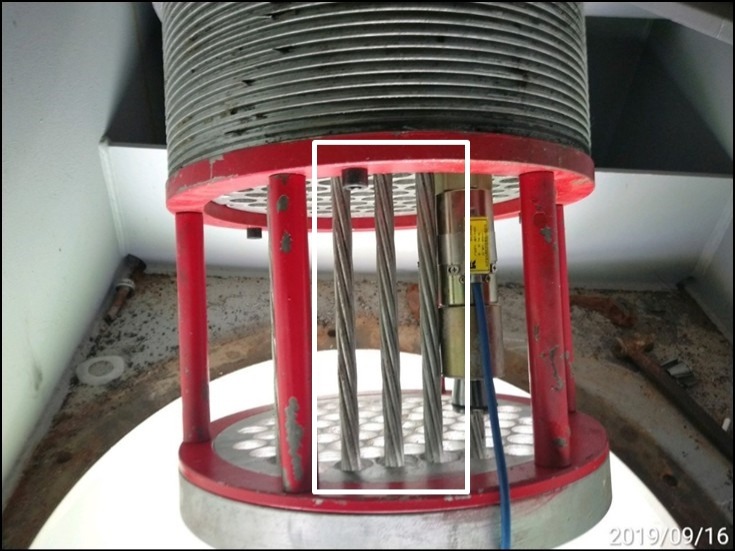

(鋼纜施力端安裝壓力感測器)

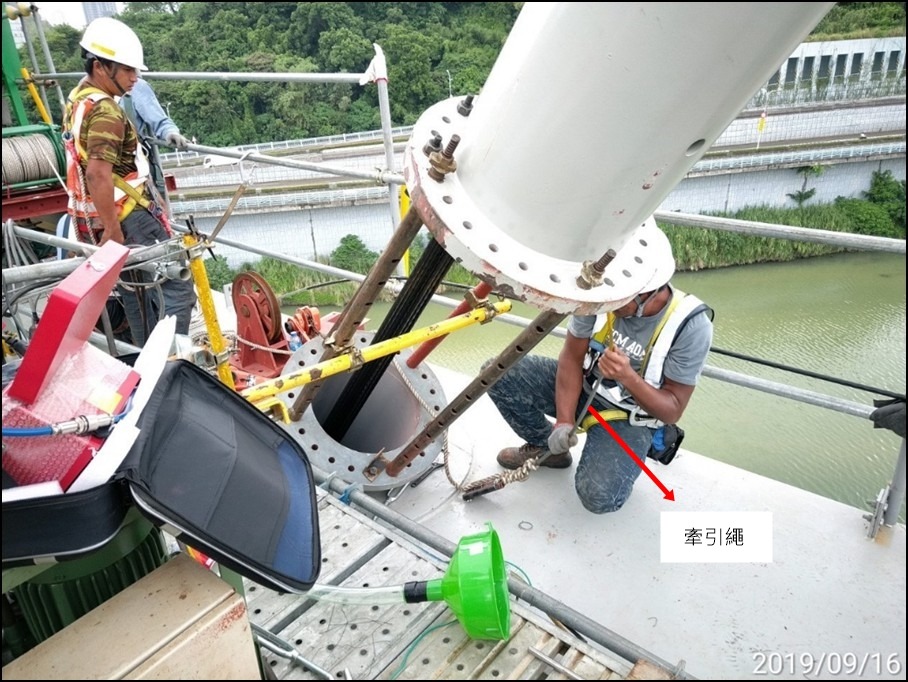

(鋼纜施力端,牽引繩作業情形)
